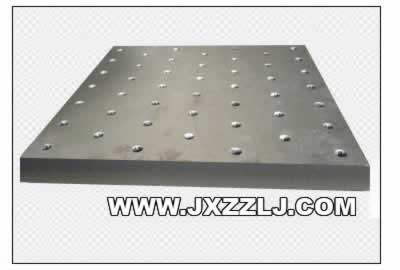

火工平臺/火工平板
火工平臺（火工平板）按JB/T7974-1999標準制造，產品制成筋板式和箱體式，工作面有長方形、正方形或圓形，材料HT200-300，QT400-600，ZG15-45。工作面采用刮研工藝，工作面上可加工V形、T形、U形槽、燕尾槽、圓孔、長孔等。平板是用于工件檢測或劃線的平面基準量具。平板安裝就調至水平板、負荷均勻分布于各支點上。環境溫度（20±5）℃。使用時應避免振動。
|
規格（長×寬）mm |
精度等級 |
|
1級 |
2級 |
3級 |
|
平面度公差（um） |
|
200×200 |
10 |
20 |
50 |
|
300×200 |
12 |
24 |
60 |
|
300×300 |
12 |
24 |
60 |
|
300×400 |
12 |
24 |
60 |
|
400×400 |
12 |
24 |
60 |
|
400×600 |
14 |
28 |
70 |
|
500×500 |
14 |
28 |
70 |
|
500×600 |
14 |
28 |
70 |
|
500×800 |
16 |
32 |
80 |
|
600×800 |
16 |
32 |
80 |
|
600×900 |
16 |
32 |
80 |
|
1000×750 |
18 |
36 |
90 |
|
1000×1000 |
20 |
39 |
96 |
|
1000×1200 |
20 |
40 |
100 |
|
1000×1500 |
24 |
48 |
120 |
|
1000×2000 |
26 |
52 |
130 |
|
1500×2000 |
28 |
56 |
140 |
|
1500×2500 |
32 |
64 |
152 |
|
1500×3000 |
|
70 |
174 |
|
2000×3000 |
|
74 |
184 |
|
2000×4000 |
|
88 |
219 |
|
2500×3000 |
|
79 |
186 |
|
2000×4500 |
|
|
237 |
|
2000×5000 |
|
|
255 |
|
2000×6000 |
|
|
292 |
|
3000×6000 |
|
|
308 |
|
…… |
|
|
|
其他量具品：鑄鐵平板、基礎平板、劃線平板、檢驗平板、鉚焊平板、焊接平板、火工平板、鉗工平板、研磨平板、刮痧平板、壓沙平板、試驗平板、機床工作臺（如：落地鏜床工作臺）、三座標平板、模具墊板、拼裝平板（也叫裝配平板）。
或：鑄鐵平臺、基礎平臺、劃線平臺、檢驗平臺、鉚焊平臺、焊接平臺、火工平臺、鉗工平臺、研磨平臺、刮痧平臺、壓沙平臺、試驗工作臺（如：振動試驗工作臺簡稱振動試驗臺）、機床工作臺（如：落地鏜床工作臺）、三座標平臺、模具工作臺、拼裝平臺（也叫裝配平臺）。
歡迎來我公司考察咨詢。建新量具（m.idataruc.com ），歡迎您！ |
|
 |
|
|
